بررسی اجمالی تجهیزات

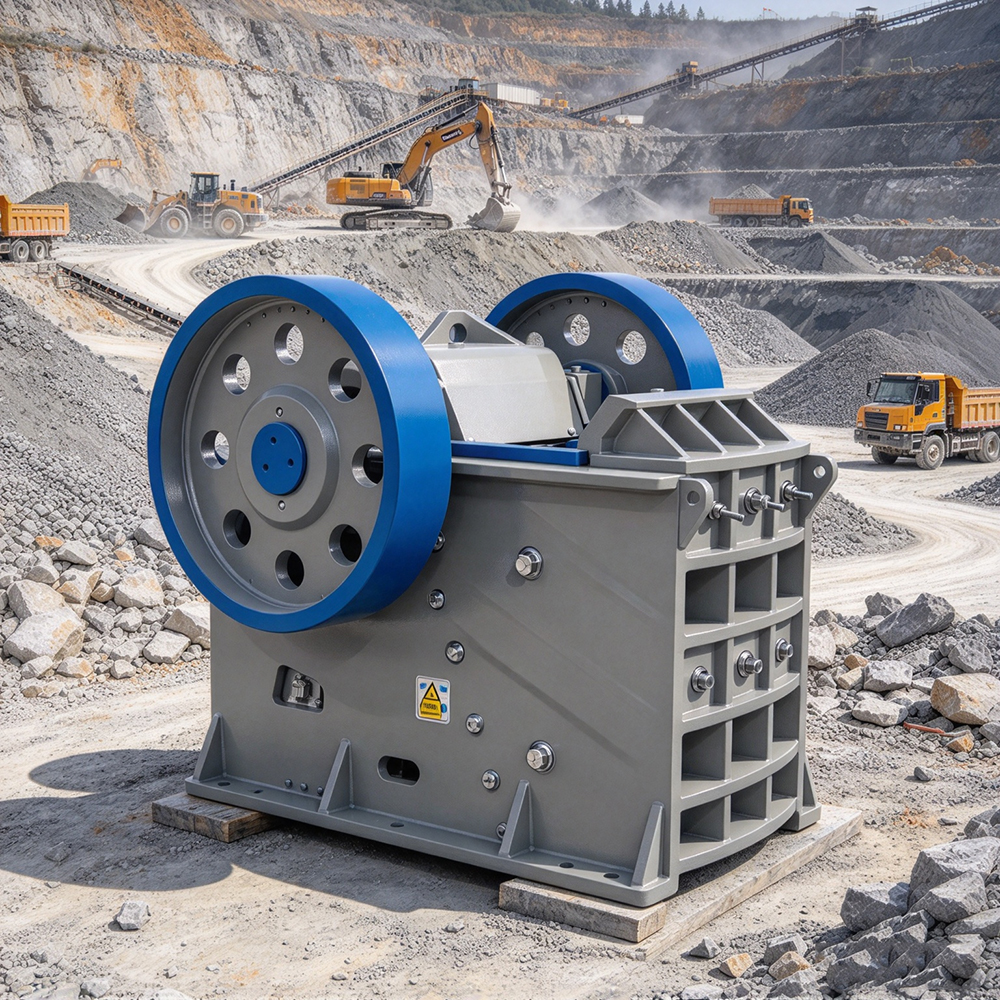

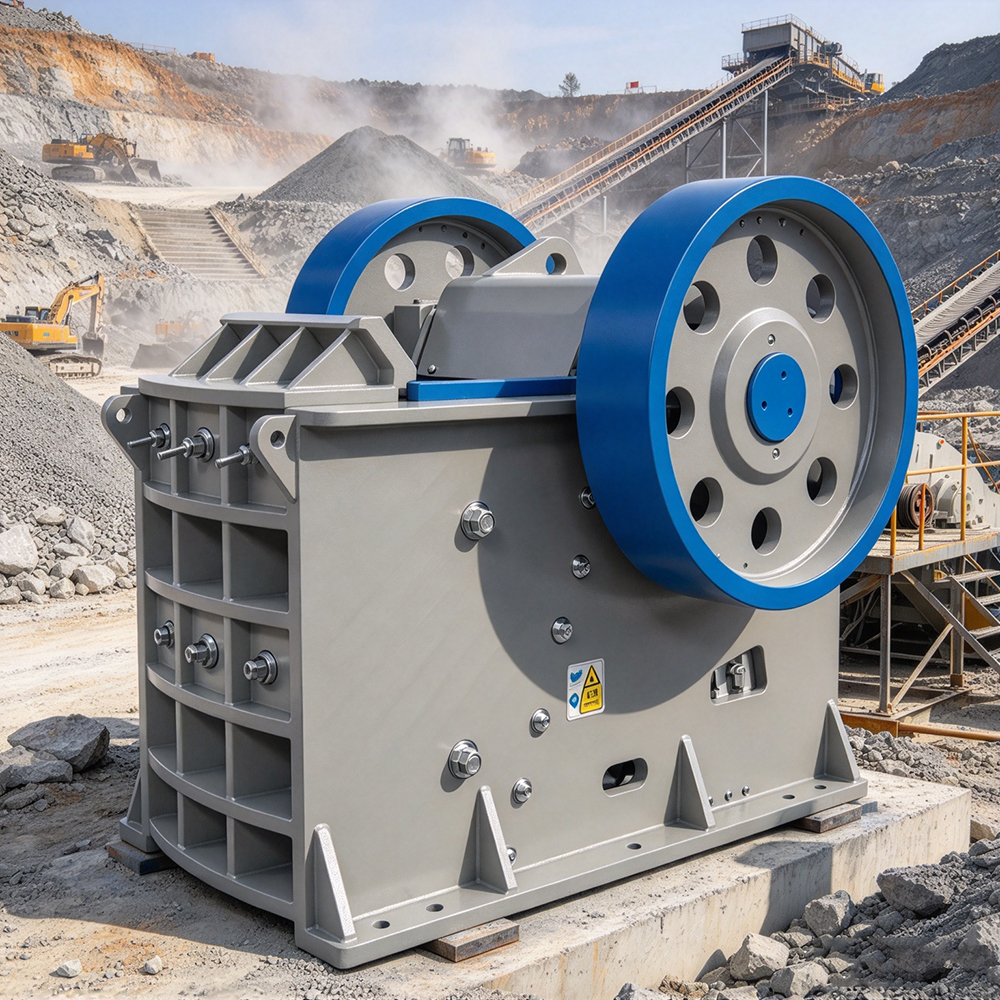

ساختار فولاد ریخته‌گری سنگین، مقاوم در برابر ضربه و بادوام‌تر: از یک قاب فولادی ریخته‌گری شده جوش‌کاری شده، مجهز به شفت و یاتاقان‌های غیرعادی سنگین استفاده می‌کند. یک صفحه محافظ سنگین در بالای فک متحرک نصب شده است تا مستقیماً در برابر ضربه شدید مواد بزرگ مقاومت کند. صفحات فک و صفحات محافظ جانبی از فولاد منگنز بالا استفاده می کنند. شفت خارج از مرکز فولاد آهنگری با استحکام بالا است و تحت عملیات حرارتی و آزمایش غیر مخرب قرار گرفته است. استحکام و استحکام کافی است، عمر طولانی و میزان شکست پایین را فراهم می کند.

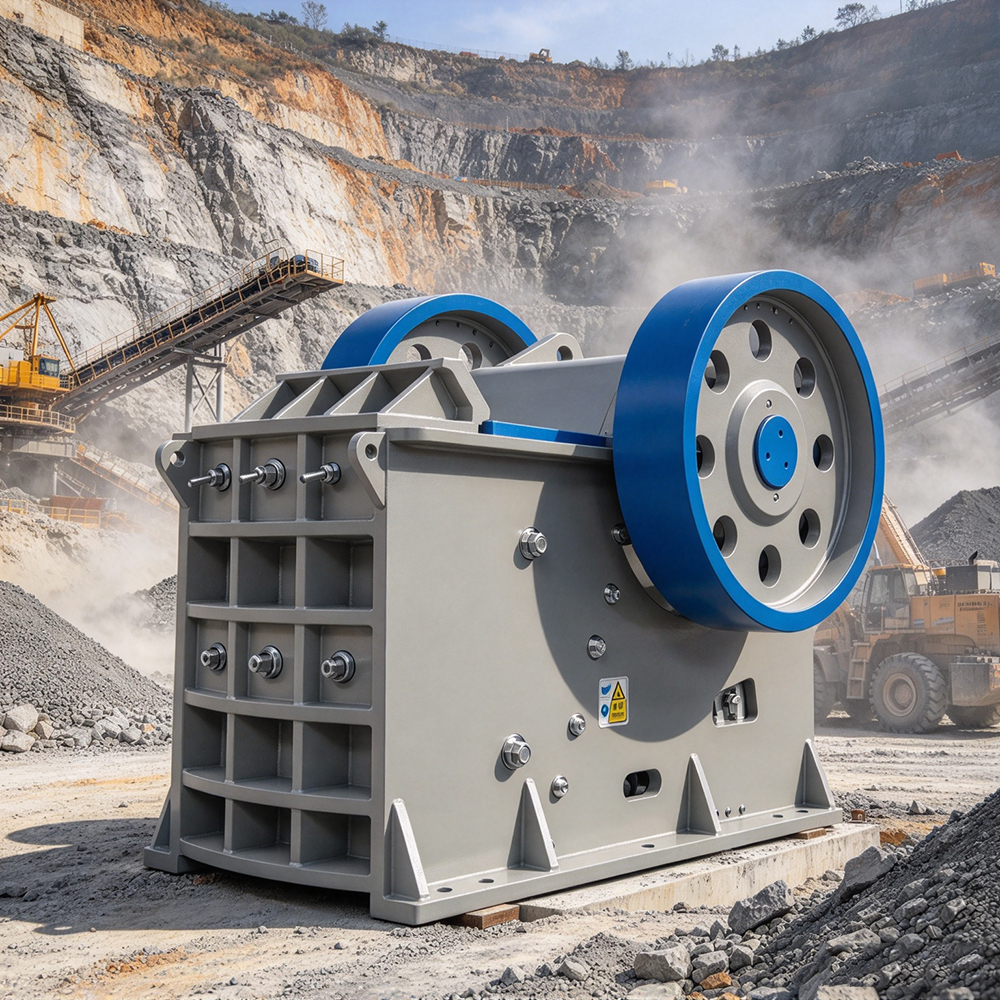

محفظه خرد کردن عمیق V، نسبت خرد کردن بزرگ و اندازه ذرات یکنواخت: طراحی محفظه خرد کردن عمیق نوع V را اتخاذ می کند. حفره عمیق و بدون مناطق مرده است. مواد به آرامی و بدون انسداد عبور می کنند و به طور موثر راندمان تولید را بهبود می بخشند. نسبت خرد کردن بزرگ است و اندازه ذرات تمام شده یکنواخت است. محدوده تنظیم دهانه تخلیه گسترده است. یک دستگاه به طور انعطاف پذیر چندین مورد نیاز مشخصات محصول نهایی را برآورده می کند.

ساختار ساده و قابل اعتماد، تعمیر و نگهداری آسان و هزینه عملیاتی کم: دستگاه کامل دارای ساختار ساده و عملکرد قابل اعتماد است. صفحه ضامن بالغ و مکانیزم فنر میله کششی عملکرد پایدار را تضمین می کند. تعمیر و نگهداری روزانه و تعویض قطعات سایش راحت، با خرابی کوتاه و هزینه های عملیاتی کلی کم، مناسب برای تولید مداوم طولانی مدت است.

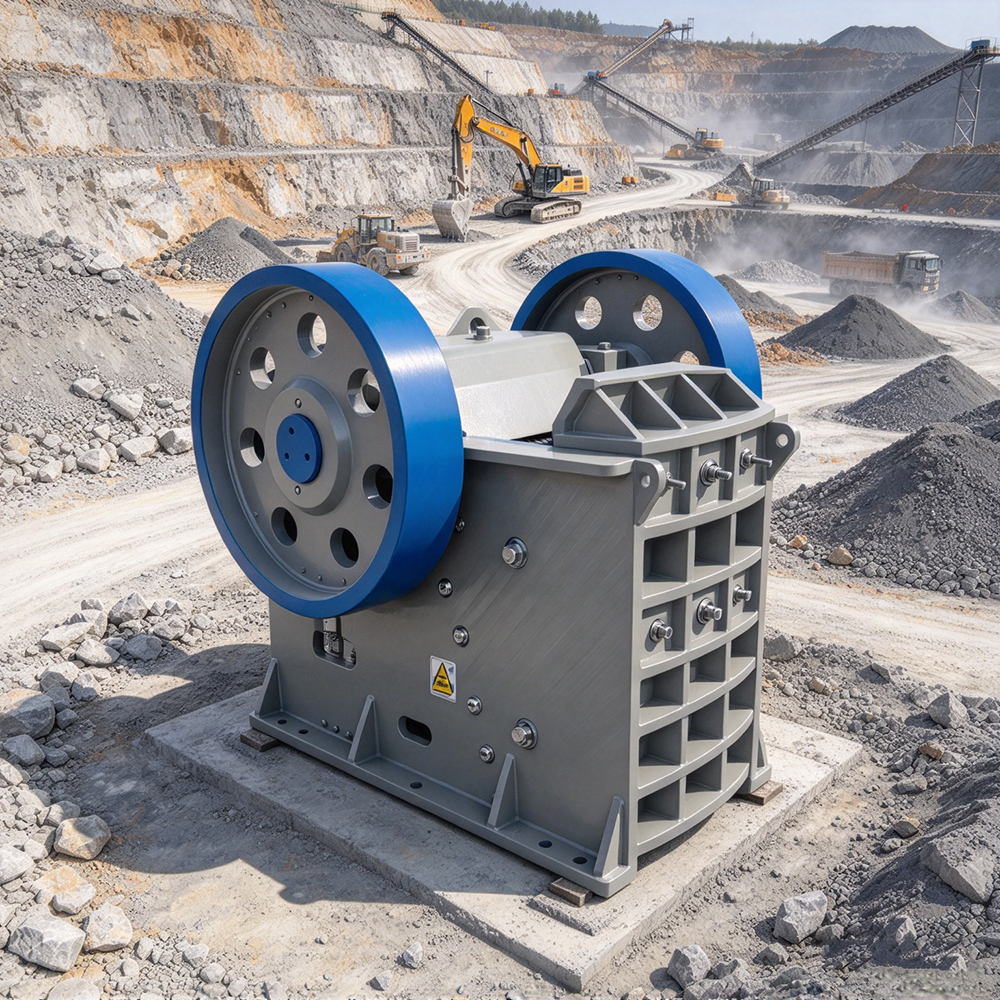

کم صدا و سازگار با محیط زیست، جهانی برای صنایع و مواد متعدد: طراحی شده بر اساس استانداردهای زیست محیطی، با صدای عملیاتی کم. می توان آن را به تجهیزات جمع آوری گرد و غبار برای کاهش آلودگی گرد و غبار مجهز کرد. این می تواند مواد مختلف را با مقاومت فشاری در 320 مگاپاسکال خرد کند. مدل های خردایش اولیه و خردایش ثانویه و ریز به ترتیب نیازهای محدوده اندازه ذرات مختلف را پوشش می دهند. به طور گسترده در معدن، متالورژی، مصالح ساختمانی، بزرگراه ها، راه آهن، حفاظت از آب، صنایع شیمیایی و سایر صنایع استفاده می شود.

سناریوهای کاربردی

خرد کردن اولیه سنگ معدن فلزی و غیر فلزی. مرحله اول خردایش در خطوط تولید ماسه و سنگدانه. پردازش سنگ برای پروژه های بزرگراه، راه آهن و حفاظت از آب. خرد کردن مواد خام در متالورژی، مصالح ساختمانی و صنایع شیمیایی. مناطق کارخانه و محیط های عملیات حومه شهر با الزامات کنترل صدا و گرد و غبار.

جریان فرآیند

مرحله 1 آماده سازی مواد خام: سنگ معدن معدن پس از انفجار یا حفاری از قبل تصفیه می شود تا بلوک های بزرگ و ناخالصی ها حذف شود و اندازه خوراک مطابق با نیازهای خردایش اولیه باشد.

مرحله 2 تغذیه: فیدر ارتعاشی تغذیه یکنواخت و مداوم را فراهم می کند و از انسداد یا اضافه بار ناشی از ضربه مستقیم بلوک های بزرگ جلوگیری می کند.

مرحله 3 خردایش اولیه سنگ شکن فکی: مواد وارد محفظه سنگ شکن عمیق نوع V می شود. فک متحرک خرد کردن اکستروژن و خمشی را با نسبت خرد شدن زیاد و عبور صاف فراهم می کند. یک مرحله خرد کردن، سنگ معدن و سنگ بزرگ را به اندازه ذرات قابل قبول برای خرد کردن ثانویه کاهش می دهد.

مرحله 4 تنظیم دهانه تخلیه: دهانه تخلیه مطابق با الزامات پایین دستی برای کنترل اندازه ذرات خروجی تنظیم می شود. محدوده تنظیم گسترده است و تغییرات مشخصات نیازی به تعویض واحد اصلی ندارد.

مرحله 5 اتصال خرد کردن ثانویه و ریز: هنگامی که به محصولات نهایی ریزتر نیاز است، مدل های خرد کننده ثانویه و ریز مرحله دوم خردایش را انجام می دهند و یک خط تولید کامل را با سنگ شکن های مخروطی، سنگ شکن ضربه ای یا تجهیزات غربالگری تشکیل می دهند.

مرحله 6 حفاظت از محیط زیست و انتقال: مراحل خرد کردن، غربالگری و انتقال مجهز به پوشش های محفظه، مهار گرد و غبار اسپری و تجهیزات جمع آوری گرد و غبار برای برآوردن نیازهای کم صدا و انتشار گرد و غبار هستند.

محتوای خدمات

طرح طرح: تجزیه و تحلیل مقاومت فشاری و سایندگی مواد، تقسیم مرحله خرد کردن، محاسبه ظرفیت پردازش و انتخاب مدل. طرح‌بندی فرآیند خروجی، نقشه‌های پایه تجهیزات، و محاسبه هزینه هر تن.

ساخت تجهیزات: این قاب از ساختار فولادی ریخته‌گری شده جوش داده شده استفاده می‌کند. شفت خارج از مرکز فولاد آهنگری با استحکام بالا است و تحت عملیات حرارتی و آزمایش غیر مخرب قرار گرفته است. صفحات فک و صفحات محافظ جانبی از فولاد منگنز بالا استفاده می کنند. راه اندازی کامل اتصال دستگاه و عملیات آزمایشی بدون بار قبل از تحویل کامل می شود.

نصب و راه اندازی: اندازه گیری مجدد پایه، تعیین موقعیت واحد اصلی، راه اندازی اتصال سیستم و عملیات آزمایشی با مواد. کالیبراسیون اندازه ذرات تخلیه، پذیرش حفاظت ایمنی و آموزش عملیات انجام می شود.

واگذاری عملیات و تعمیر و نگهداری: خدمات واگذاری EPCO شامل بازرسی های منظم، طرح های تامین و تعویض قطعات سایش، تشخیص از راه دور و بهینه سازی ظرفیت در دسترس است. قرارداد بر تن یا عملیات در محل هر دو امکان پذیر است.

پرونده و داده های پروژه

پروژه بازسازی بزرگراه کوهستانی استان لوجا جنوبی اکوادور و پروژه پردازش مصالح: این پروژه پایه جاده و پل و سنگدانه های آبریز را برای بازسازی بزرگراه کوهستانی استانی تامین می کند. منابع مواد آندزیت و بازالت با مقاومت فشاری بالا و سایندگی قوی هستند. قاب اصلی سنگ شکن فکی قدیمی دچار ترک خوردگی و انسداد مکرر شد و اندازه ذرات تخلیه به شدت در نوسان بود که بر خرد کردن پایین دست و پیکربندی غربالگری تأثیر می گذاشت. مشتری برای خرد کردن اولیه به یک سنگ شکن فکی عمیق فولادی ریخته‌گری شده Zhongyu Dingli برای خرد کردن اولیه و سپس مدل‌های خرد کردن ثانویه و ریز برای مرحله دوم خرد کردن روی آورد. ظرفیت عملیاتی واقعی حدود 200 تن در ساعت است. اندازه ذرات تخلیه نیازهای پایین دست را برآورده می کند. محصولات نهایی به پایه سطح جاده، بتن پل و پل و کارخانه های اختلاط کوچک در طول مسیر عرضه می شود. منطقه پروژه نزدیک به روستاها و شهرها، با الزامات زیست محیطی دقیق است. بازخورد مشتری: قاب فولادی ریخته‌گری شده از نوع تقسیم‌شده همراه با محور غیرعادی سنگین بدون تغییر شکل یا ترک تحت ضربه بلوک‌های بزرگ طولانی‌مدت نشان نداد. صفحه محافظ سنگین بالای فک متحرک به طور موثر در برابر ضربه بلوک های بزرگ مقاومت می کند. محفظه V عمیق به آرامی تخلیه می شود و مواد گل آلود در طول فصل باران باعث انسداد نمی شوند. نسبت خرد کردن بزرگ به طور قابل توجهی بار پایین دست را کاهش داد. طول عمر صفحه فک فولادی منگنز بالا در مقایسه با تجهیزات اصلی افزایش یافت. ساختار فنر صفحه ضامن و میله کششی ساده و قابل اعتماد است و زمان کوتاهی برای تعویض صفحه دارد. پس از اضافه شدن گرد و غبار، انتشار گرد و غبار نیازهای محلی را برآورده کرد. سر و صدای عملیات کمتر از حد کارخانه بود، بدون شکایت از مناطق اطراف. عملیات مستمر پس از راه اندازی پایدار بود و هزینه عملیات خرد کردن در هر تن در مقایسه با قبل از ارتقا کاهش یافت.

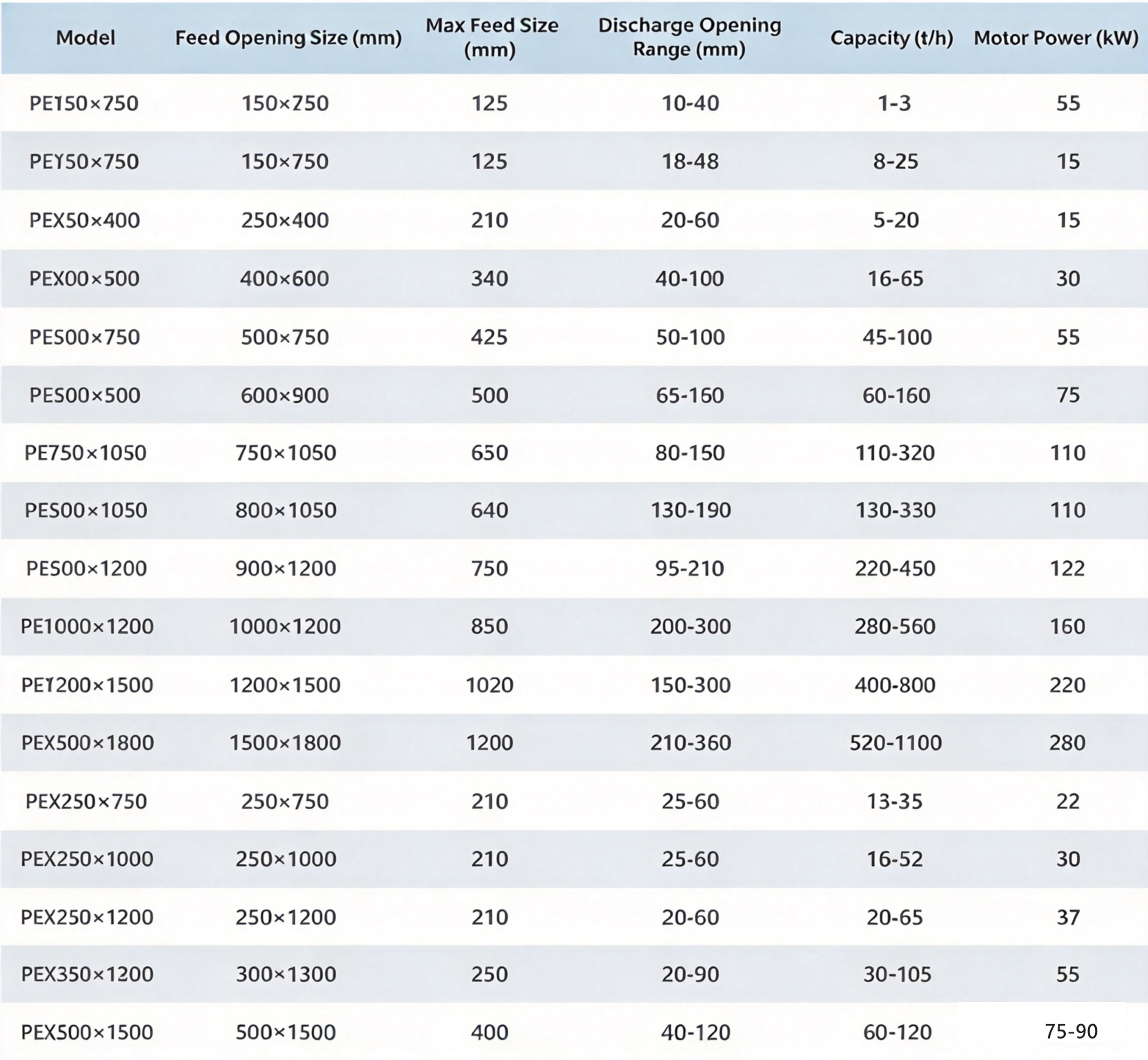

مشخصات فنی

سوالات متداول

Q1: تحت ضربه سنگ سخت بزرگ، آیا قاب و شفت اصلی تغییر شکل می دهند یا آسیب می بینند؟

این تجهیزات از یک قاب فولادی ریخته گری جوش داده شده استفاده می کند و مجهز به شفت و یاتاقان های غیرعادی سنگین است (سنگ شکن فکی فولادی ریخته گری سنگین با محفظه خرد کردن عمیق V). یک صفحه محافظ سنگین در بالای فک متحرک نصب شده است تا مستقیماً در برابر ضربه شدید مواد بزرگ مقاومت کند. شفت خارج از مرکز فولاد فورج شده با استحکام بالا است و تحت عملیات حرارتی و آزمایشات غیر مخرب قرار گرفته است (سنگ شکن فکی شافت غیرمستقیم فورج شده با صفحه فکی با منگنز بالا). استحکام و استحکام کافی است و در نتیجه عمر طولانی و خرابی کمی دارد. برای عملیات با شدت بالا در معادن و معادن مناسب است.

Q2: اندازه ذرات تخلیه ناپایدار و انسداد آسان چگونه حل می شود؟

این دستگاه از طراحی محفظه سنگ شکن عمیق V استفاده می کند (سنگ شکن فکی محفظه V عمیق با نسبت کاهش بزرگ اندازه ذرات تخلیه یکنواخت). حفره عمیق و بدون مناطق مرده است. مواد به آرامی بدون انسداد عبور می کنند و راندمان تولید بالاتری را ارائه می دهند. در عین حال، نسبت خرد کردن بزرگ است و اندازه ذرات تمام شده یکنواخت است. محدوده تنظیم دهانه تخلیه گسترده است. یک دستگاه به طور انعطاف پذیر الزامات مختلف مشخصات محصول نهایی را برآورده می کند. همچنین برای مواد گل آلود در فصل بارندگی مناسب است.

Q3: آیا تعمیر و نگهداری روزانه سنگین است؟ آیا می توان استانداردهای زیست محیطی را رعایت کرد؟

دستگاه کامل دارای ساختار ساده و قابل اعتمادی است که از یک صفحه ضامن بالغ و مکانیزم فنر میله کششی استفاده می کند (مکانیسم فنر صفحه ضامن ساز فکی سنگ شکن فکی تعویض آسان قطعات سایش تعمیر و نگهداری). تعمیر و نگهداری روزانه و تعویض قطعات سایش راحت است، با خرابی کوتاه و هزینه های عملیاتی کلی پایین. این تجهیزات مطابق با استانداردهای زیست محیطی، با صدای عملیاتی کم طراحی شده است و می تواند به تجهیزات جمع آوری گرد و غبار (سنگ شکن فکی سازگار با محیط زیست کم صدا با حذف گرد و غبار) مجهز شود. این می تواند مواد مختلفی را با مقاومت فشاری در 320 مگاپاسکال پردازش کند که شامل معادن، متالورژی، مصالح ساختمانی، بزرگراه ها، راه آهن، حفاظت از آب، صنایع شیمیایی و سایر صنایع می شود.

Q4: چرا ما را انتخاب کنید؟ مزایای اصلی Zhongyu Dingli

Zhongyu Dingli که در سال 1987 تأسیس شد، ارائه‌دهنده راه‌حل‌های معدنی جهانی با 38 سال تخصص در صنعت است. با بیش از 140 ثبت اختراع بین‌المللی، یک کارخانه هوشمند 32000 متری و مرکز آزمایش پیشرفته، ما بیش از 100 مدل تجهیزات شامل خرد کردن، ساخت ماسه، راه‌حل‌های پردازش سیار را برای مدیریت کامل راه‌حل‌های پردازش سیار و Minfeli ارائه می‌کنیم. استخراج سنگدانه و فلزات. ما بیش از 5000 خط تولید را در سراسر جهان تحویل داده‌ایم، خدمات EPC یک مرحله‌ای را با راه‌اندازی سریع 58 روزه، با پشتیبانی بیش از 30 مرکز خدمات، 18 ماه گارانتی و پشتیبانی کامل چرخه عمر برای بیش از 10000 مشتری جهانی ارائه می‌کنیم.
