ویدئوی کار در محل سنگ شکن مخروطی هیدرولیک تک سیلندر معدن
یک راه حل بدون دردسر برای خرد کردن متوسط و ریز در عملیات معدن و سنگدانه
بررسی اجمالی تجهیزات سنگ شکن مخروطی

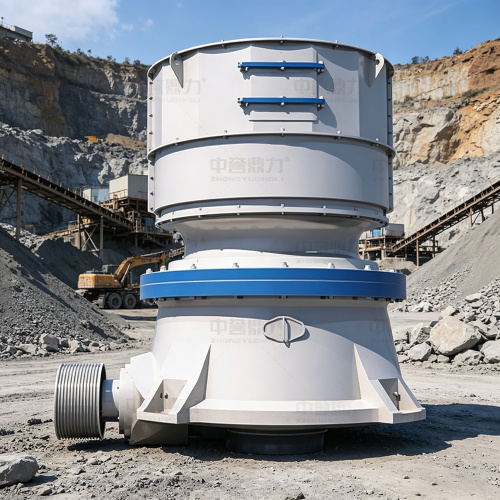

سنگ شکن مخروطی هیدرولیک تک سیلندر سری DLD یک محلول خرد کننده متوسط و ریز است که به طور خاص برای فرآوری سنگ معدن طراحی شده است. این نقش اساسی در خطوط تولید سنگدانه ها و کارخانه های فرآوری مواد معدنی ایفا می کند - دریافت مواد از سنگ شکن فکی اولیه و انجام عملیات خرد کردن متوسط و ریز برای برآوردن نیازهای شکل ذرات محصول، درجه بندی و ظرفیت تولید. این تجهیزات شامل دو سری فرعی است: نوع سنگ شکن متوسط DLDS و نوع سنگ شکن ریز DLDH که محدوده ظرفیت وسیعی از 25 تا 2181 تن در ساعت را پوشش می دهد، با دهانه تخلیه دقیق قابل کنترل بین 4 تا 41 میلی متر. این سری که برای خرد کردن متوسط و ریز سنگهای با سختی متوسط تا زیاد با سختی Mohs 16 یا کمتر مناسب است، موادی مانند سنگ آهن، بازالت، سنگ آهک، گرانیت و سنگریزههای رودخانهای را پوشش میدهد و به طور گسترده در کارخانههای سیمان، خطوط تولید مصالح ساختمانی، و فرآوری فلزات و مواد معدنی غیرفلزی استفاده میشود.
ما در تحقیق و توسعه، تولید و فروش تجهیزات اصلی برای استخراج معدن و فرآوری مواد معدنی، پردازش مصالح ساختمانی و مهندسی زیرساخت تخصص داریم که طیف کاملی از محصولات را پوشش میدهد، از جمله سنگ شکن سنگ سخت دو محفظه DLKPC، سنگ شکن چرخشی افقی DLHGC، سنگ شکن مخروطی چند سیلندر DLHPT، و jaw.
نکات برجسته تجهیزات سنگ شکن مخروطی
خرد کردن چند لایه ظرفیت تولید را بین 35 تا 60 درصد افزایش می دهد. محفظه خرد کردن با مواد پر شده است. همانطور که مخروط متحرک نوسان می کند، مقادیر زیادی سنگ فشرده، زمین شده و در برابر یکدیگر خم می شوند و به جای فشرده سازی تک ذره، به خرد شدن «سنگ روی سنگ» دست می یابند. این منجر به تولید محصولات نهایی مکعبی شکل با کیفیت بالا با محتوای پوسته و سوزن کم می شود، در حالی که از سایش یکنواخت تر و افزایش عمر مفید تا 20٪ اطمینان حاصل می کند.
درایو چرخ دنده مخروطی حلزونی، صدای کم و ظرفیت بار بالا. مش بندی نرم تر از چرخ دنده های مخروطی دندانه مستقیم سنتی است، ظرفیت بار بالاتر و صدای عملیاتی کمتری را ارائه می دهد، در نتیجه مشکلات شکستگی دندانه دنده و لرزش بیش از حد در سنگ شکن های مخروطی قدیمی پس از استفاده طولانی مدت را حل می کند. در شرایط اضافه بار، سیستم هیدرولیک به طور خودکار یک زنگ هشدار را برای محافظت از اجزای اصلی ایجاد می کند.
ایستگاه هیدرولیک و روانکاری یکپارچه مصرف روغن را تا دو سوم کاهش می دهد. ترکیب دو سیستم در یک سیستم باعث صرفه جویی در فضای نصب شده و لوله کشی را به طور قابل توجهی ساده می کند. مخزن روغن بهینه شده تنها به یک درام روغن روان کننده نیاز دارد - در مقایسه با سه درام در تجهیزات سنتی - که به طور قابل توجهی هزینه های تولید روزانه را کاهش می دهد. سیستم حفاظت بیش از حد آهن، که توسط یک سیلندر هیدرولیک کنترل می شود، به طور خودکار اجسام خارجی را تخلیه می کند و مجدداً تنظیم می شود، حساسیت بیشتر و زمان تنظیم مجدد سریعتر نسبت به حفاظت مکانیکی بیش از حد آهن موجود در سنگ شکن های مخروطی فنری ارائه می دهد.
سیستم کنترل هوشمند امکان نظارت از راه دور را برای کاهش نیازهای نیروی کار فراهم می کند. پارامترهایی مانند بار، جریان و دما را در زمان واقعی نظارت میکند، هشدارهای خودکار برای فرسودگی و تعویض لاینر ارائه میدهد و از مشاهده از راه دور وضعیت عملیاتی و دادههای تاریخی از طریق رایانه یا تلفن همراه پشتیبانی میکند، که به طور قابل توجهی دفعات بازرسی در محل را کاهش میدهد و هزینههای نیروی کار را کاهش میدهد.
ساختار ساده، نرخ شکست کم. یک سیلندر هیدرولیک تنها سه عملکرد اصلی را یکپارچه می کند: تنظیم دهانه تخلیه، محافظت بیش از حد آهن و تمیز کردن محفظه. در مقایسه با مدلهای چند سیلندر، ساختار فشردهتر است و نقاط خرابی بالقوه کمتری دارد، که تعمیر و نگهداری را راحت میکند و طول عمر بالای خط تولید را تضمین میکند.
سناریوهای کاربردی سنگ شکن مخروطی
مراحل خرد کردن متوسط و ریز در خطوط تولید سنگدانه های شن و ماسه برای تولید سنگدانه های ساختمانی با عیار بالا. فرآیندهای خرد کردن متوسط و ریز در بهسازی سنگ آهن و سنگ معدن فلزی/غیرفلزی. خرد کردن و فرآوری سنگ آهک و بازالت در کارخانه های سیمان و صنعت مصالح ساختمانی. خرد کردن متوسط و ریز و شکل دادن به مواد با سختی بالا مانند گرانیت و سنگریزه رودخانه.
جریان فرآیند سفارشی سنگ شکن مخروطی
برای عملیات خرد کردن معمولی سنگهای معدنی، فرآیند مدار بسته دو مرحلهای را با استفاده از سنگ شکن فکی و سنگ شکن مخروطی توصیه میکنیم: مواد خام برای خرد کردن اولیه پس از سیلو زدایی از طریق یک فیدر ارتعاشی وارد سنگ شکن فکی میشوند. مواد خرد شده اولیه توسط یک صفحه ارتعاشی طبقه بندی می شوند، با مواد با اندازه بزرگ که برای خرد کردن ثانویه وارد سنگ شکن مخروطی هیدرولیک تک سیلندر DLD می شود، جایی که خرد کردن لایه کارایی بالا و شکل ذرات عالی را تضمین می کند. تخلیه سنگ شکن مخروطی با فرآیند غربالگری یک حلقه مدار بسته را تشکیل می دهد. مواد واجد شرایط به انبار فرستاده می شود، در حالی که مواد بزرگ برای خرد کردن مجدد به سنگ شکن مخروطی بازگردانده می شود. مدل خرد کردن متوسط DLDS و مدل خرد کردن ریز DLDH را می توان به طور انعطاف پذیر بر اساس اندازه تخلیه هدف ترکیب کرد تا به خرد کردن گام به گام دست یابد. ظرفیت کلی بین 25 تا 2181 تن در ساعت است که نیازهای خطوط تولید در مقیاس های مختلف را برآورده می کند.
محدوده خدمات
طراحی راه حل: بر اساس نوع مواد، سختی، اندازه خوراک و ظرفیت هدف، ما یک راه حل فرآیند مدار بسته دو مرحله ای را ارائه می دهیم که دارای سنگ شکن فکی و سنگ شکن مخروطی است. ما دقیقاً مدل DLDS یا DLDH و قدرت موتور را مطابقت می دهیم و نقشه های نصب پایه را ارائه می دهیم. ساخت تجهیزات: در کارخانه خودمان تولید می شود، سیستم محرک چرخ دنده مارپیچی و ایستگاه روانکاری هیدرولیک یکپارچه با ماشینکاری دقیق و مونتاژ شده در داخل خانه، با کنترل کیفیت دقیق که کیفیت درجه کارخانه را تضمین می کند. نصب و راه اندازی: ما مهندسان حرفه ای را به سایت اعزام می کنیم تا در مورد ساخت فونداسیون، بالا بردن تجهیزات، راه اندازی سیستم روانکاری هیدرولیک و تولید آزمایشی با مواد خوراک واقعی راهنمایی ارائه دهند، و اطمینان حاصل شود که خط تولید تمام استانداردهای عملکرد را برآورده می کند و به ظرفیت کامل می رسد. مدیریت عملیات و نگهداری: ما بازرسی های منظم، تامین قطعات سایش مانند آستر، تشخیص هوشمند از راه دور و خدمات مدیریت عملیات و نگهداری در محل را برای اطمینان از عملکرد پایدار در کل چرخه عمر تجهیزات ارائه می دهیم.
مطالعات موردی پروژه سنگ شکن مخروطی در خارج از کشور
یک پروژه خرد کردن متوسط و ریز برای یک کارخانه استخراج سنگ آهن در غرب آفریقا، با ظرفیت فرآوری سالانه 3 میلیون تن سنگ خام. مشتری یک شرکت بزرگ معدنی محلی است. سنگ معدن از سنگ آهن با سختی بالا تشکیل شده است که تقاضاهای بسیار بالایی را برای سرعت عملیات مداوم تجهیزات خرد کردن متوسط و ریز و اندازه ذرات محصول نهایی ایجاد می کند. شرکت ما دو سنگ شکن مخروطی هیدرولیک تک سیلندر با سنگ شکن متوسط DLDS و سه سنگ شکن مخروطی هیدرولیک ریز خرد کن DLDH را برای تشکیل یک فرآیند خرد کردن مدار بسته دو مرحله ای عرضه کرد. پس از راه اندازی، واحدهای سنگ شکن متوسط به طور پایدار 800-1200 تن در ساعت تولید کردند، در حالی که خروجی ریز خرد کردن به طور مداوم در 8-15 میلی متر حفظ شد. فرآیند خرد کردن آرام، شکل عالی محصول را با محتوای پوسته پوسته و سوزن زیر 10 درصد تضمین میکند که نیازهای اندازه خوراک ایدهآل را برای آسیاب گلولهای پایین دست برآورده میکند. ایستگاه روانکاری هیدرولیک یکپارچه، طراحی شده برای کاهش مصرف روغن به میزان دو سوم، در محیط با دمای بالا آفریقا عملکرد قابل اعتمادی داشت. سیستم کنترل هوشمند نظارت از راه دور را از اتاق کنترل مرکزی فعال میکند و کار بازرسی در محل را به میزان قابل توجهی کاهش میدهد. بازخورد مشتری: تجهیزات به مدت دو سال بدون خرابی عمده کار کرده است. عمر لاینر و مصرف نفت بسیار فراتر از انتظارات بود و نظارت از راه دور کمک زیادی به کاهش هزینه های O&M در سایت معدن آفریقا کرده است.
پارامترهای فنی:
Model
Feed opening size( mm )
Processing capacity( t/h )
DLDS420
250
85～170
DLDS430
360
125～345
DLDS440
450
267～605
DLDS660
560
349～1050
سوالات متداول سنگ شکن مخروطی
س: سنگ شکن های مخروطی هیدرولیک تک سیلندر نسبت به مدل های چند سیلندر در خردایش متوسط و ریز سنگ معدن چه مزایایی دارند؟
پاسخ: مزیت اصلی سنگ شکن های مخروطی هیدرولیک تک سیلندر در خرد کردن سنگ های متوسط و ریز در اصل خرد کردن آرام نهفته است - در مقایسه با مدل های سنتی فشرده سازی تک ذره، ظرفیت تولید را 35٪ تا 60٪ افزایش می دهند، محصولات نهایی مکعبی شکل با کیفیت بالا تولید می کنند و دارای ذرات پوسته پوسته و سوزن مانند هستند. در مقایسه با مدلهای چند سیلندر، ساختار سادهتر، نقاط خرابی احتمالی کمتر و تعمیر و نگهداری آسانتر دارند. یک سیلندر هیدرولیک تکی در پایین دارای سه عملکرد کلیدی است: تنظیم دهانه تخلیه، محافظت از آهن و تمیز کردن محفظه. ایستگاه هیدرولیک و روانکاری یکپارچه باعث صرفه جویی در فضا و کاهش مصرف روغن تا دو سوم می شود.
س: آیا خدمات کاملی را - از طراحی تا نصب و راه اندازی - برای پیکربندی سنگ شکن مخروطی در خطوط تولید سنگدانه ارائه می دهید؟
ج: بله. پیکربندی خط تولید سنگدانه باید متناسب با اندازه خوراک پس از خرد کردن فک اولیه و الزامات خروجی هدف باشد. ما خدمات طراحی جامعی را ارائه میکنیم—دقیق با تطبیق تجهیزات سنگ شکن متوسط DLDS یا DLDH و تعیین قدرت موتور، همراه با نقشههای نصب فونداسیون. پس از تحویل تجهیزات، ما یک تیم حرفه ای را برای تکمیل نصب و راه اندازی اعزام می کنیم تا زمانی که تولید آزمایشی با خوراک واقعی مطابق با مشخصات باشد. در صورت نیاز، ما همچنین میتوانیم خدمات EPC کلید در دست را برای کل خط، از جمله فیدرها، سنگ شکنهای فکی، سنگ شکنهای مخروطی، صفحههای ارتعاشی و نوار نقالهها ارائه دهیم تا از مشکلات هماهنگی در برخورد با چندین تامینکننده جلوگیری کنیم.
س: سنگ شکن های مخروطی در پروژه های معدنی خارج از کشور چگونه عمل می کنند؟ آیا میزان خرابی تجهیزات بالاست؟
A: سنگ شکن های مخروطی سری DLD در بسیاری از پروژه های معدنی خارج از کشور در سراسر آفریقای غربی، آسیای جنوب شرقی، آسیای مرکزی و سایر مناطق به طور پایدار کار می کنند. به لطف استفاده از درایوهای چرخ دنده اریب مارپیچ و یاتاقان های گوه ای مهر و موم شده با روغن، همراه با یک سیستم کنترل هوشمند که پارامترهای عملیاتی را در زمان واقعی نظارت می کند و هشدارهای خودکار را برای سایش لاینر ارائه می دهد، این تجهیزات دارای میزان خرابی کلی پایین و زمان کارکرد خط تولید بالا هستند. خدمات پروژه در خارج از کشور ما کل زنجیره را پوشش می دهد، از صادرات و حمل و نقل تجهیزات گرفته تا نصب در محل، بهره برداری و نگهداری هوشمند از راه دور، و تامین قطعات سایش، تضمین تولید طولانی مدت و بدون نگرانی برای مشتریان خارج از کشور.
لطفاً نوع مواد، سختی، اندازه خوراک، ظرفیت تولید هدف و اندازه محصول نهایی را ارائه دهید و ما شما را با مناسب ترین مدل مطابقت خواهیم داد. اگر به یک خط تولید کامل نیاز دارید (فیدر، سنگ شکن فکی، سنگ شکن مخروطی، صفحه ارتعاشی، تسمه نقاله)، ما می توانیم آن را به صورت بسته عرضه کنیم تا از برخورد با چندین تامین کننده جلوگیری کنیم.
